GFDataSimulator通用飛行數據仿真軟件

GFDataSimulator（general flight data simulator）是一套基于成熟的通用飛機飛行模擬模型、實時產生飛行參數數據的數據仿真軟件。通過獲取駕駛桿、油門桿、腳蹬等操控信息，按照飛行空氣動力特性和運動方程進行仿真、解算，實時生成飛機的即時位置信息、姿態信息等飛行參數數據，然后通過以太網方式將這些數據輸出。

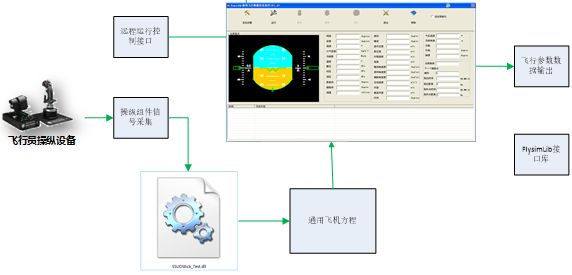

GFDataSimulator軟件組成

Rapid?通用飛行數據仿真軟件主要有以下6部分構成：

1) 操縱組件信號采集

座艙操縱組件采集主要是對座艙中油門桿、駕駛桿、腳蹬、襟翼/縫翼控制手柄、減速板控制手柄、駕駛盤等操縱組件的采集，并將采集信號傳送到飛行仿真計算機模型中。駕駛員的操作由真實的飛行操縱桿來輸入，其中包括一些襟翼打開、起落架收起等開關量的輸入。

2) 通用飛機方程

以通用飛機仿真模型為基礎，能夠完成飛機的起飛、巡航、著陸全過程。在飛機飛行過程中，實時輸出大氣機數據、大氣環境數據、飛機舵面位置、飛行姿態信息、各種坐標系的位置信息、無線電導航信息、發動機數據等飛行參數數據；同時可以對地球模型、飛行員輸入、航路點、飛行管理、燃油、起落架、發動機等參數進行修改；并具有自動駕駛儀、自動飛行、自動油門桿、高度保持等飛行控制功能。飛機方程核心模塊包括氣動模塊、運動方程模塊、大氣模塊、操縱面變化模塊、發動機模塊、飛行控制模塊等各模塊。

3) 仿真配置管理

通過圖形界面進行飛機數據的輸入和各種模塊參數的配置，對飛行仿真進行系統配置；通過配置窗口完成通訊交互配置，輸出飛行參數數據接口配置；實現運行控制功能。

4) 遠程運行控制

實現遠程軟件的運行控制，便于構成多系統互聯時主控軟件的調用和操控。

5) 飛行參數數據輸出

仿真計算的數據存放在數據傳輸網絡的緩存區中，為保證數據可靠性，提供接口將輸出數據共享緩存區中的數據周期的發送出去。生成的數據通過以太網的方式發送到其他節點上，完成飛行儀表顯示、三維仿真視景顯示等功能。

6) FlysimLib接口模塊。

提供第三方軟件調用接口，滿足其他模擬器及第三方仿真產品接口調用需要。

2.3 主要功能

n 支持游戲搖桿手柄、油門手柄、腳蹬輸入

n 能夠模擬飛機起飛、爬升、巡航、降落等過程

n 可切換自動駕駛和自動飛行

n 數據輸出姿態、位置、高度、速度/加速度、儀表、燃油等信息

n 支持設定包含幾個航路點的一條航線，并按照航線飛行

n 支持自動油門、高度保持功能

n 支持大氣環境設定

n 支持場景設定

n 支持遠程控制和操控

n 支持輸出參數選擇

2.4 運行環境

CPU：Intel酷睿I3及以上

內存：2GB

硬盤：300GB及以上

顯卡：集顯或獨顯，512M顯存及以上

典型應用

Rapid?通用飛行數據仿真軟件主要應用如下環境下：

? 支持POP仿真

? 支持模擬器或驗證環境下的視景系統

? 支持與機載系統交聯的仿真、測試系統
