Rapid? HMI仿真配置管理工具
Rapid? HMI仿真配置管理工具,是一個用于POP畫面設計的輔助工具。主要解決基于VAPS XT的航空電子顯示儀表設計/仿真過程中的數據驅動、周邊鍵消息仿真和與POP邏輯設計/仿真的接口問題,實現POP畫面/邏輯動態仿真傳遞和繼承。
快速導入畫面數據接口

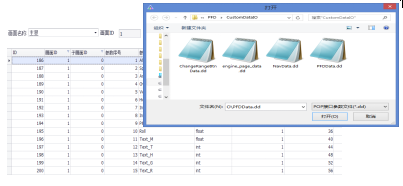

通過快速導入DD文件導入畫面接口參數,實現與VAPS XT畫面的數據交互。
鏈接方式配置接口

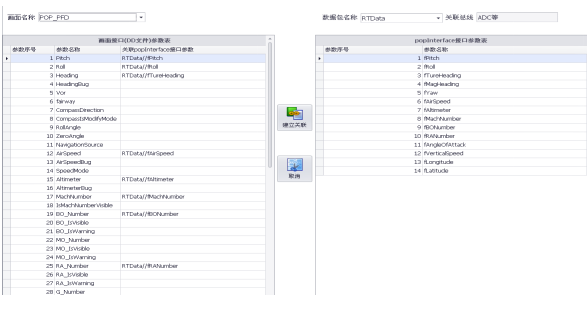

通過鏈接popInterface接口參數與VAPS畫面接口參數的配置方式,實現仿真過程的數據傳輸和交互,具有快速設計、快速仿真的特點。
周邊鍵功能設計
HMI畫面的周邊按鍵設計和功能定義,采用“所見即所得”的方式,直觀的對按鍵進行功能定義,目前包含的功能定義:
快速仿真驗證

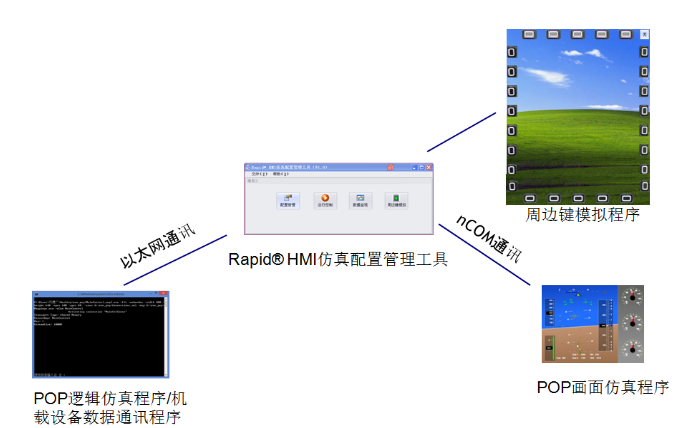

快速的實現POP畫面仿真和POP邏輯仿真交聯,快速的驗證畫面顯示正確性和邏輯設計正確性,接口設計合理性、完整性,在設計階段完成內部“設計-仿真-驗證-設計”的小循環迭代過程。
主要特點
n 與VAPS XT設計畫面的無縫鏈接
n 與Rhapsody/ AMSAT設計的邏輯仿真交聯
n 周邊鍵功能定義設計
n VAPS畫面數據配置文件(.dd)的解析
n 畫面接口靜態/動態仿真數據
n 支持無代碼的VAPS XT畫面設計、仿真過程
n 支持VAPS XT彈出菜單設計(V2.0)
n 支持VAPS XT畫面的觸屏設計(V2.0)
n 大屏畫面設計框架支持(V2.0)
n A661 Widget設計支持 (擴展)
n 圖形顯示畫面之間切換的關系圖 (擴展)
n 數據快速動態仿真
n 提供POP設計畫面設計/仿真程序、接口配置文件的繼承和傳遞
軟件功能
n 配置管理
? 仿真環境配置
? POPInterface接口配置
? 畫面仿真接口配置
? 周邊鍵信息配置
? 顯示狀態單元配置(V2.0)
n 運行控制
? 啟動/停止運行
? 動態數據仿真
n 數據監視
n 數據的記錄、回放
n 工程管理
n 周邊鍵模擬程序
